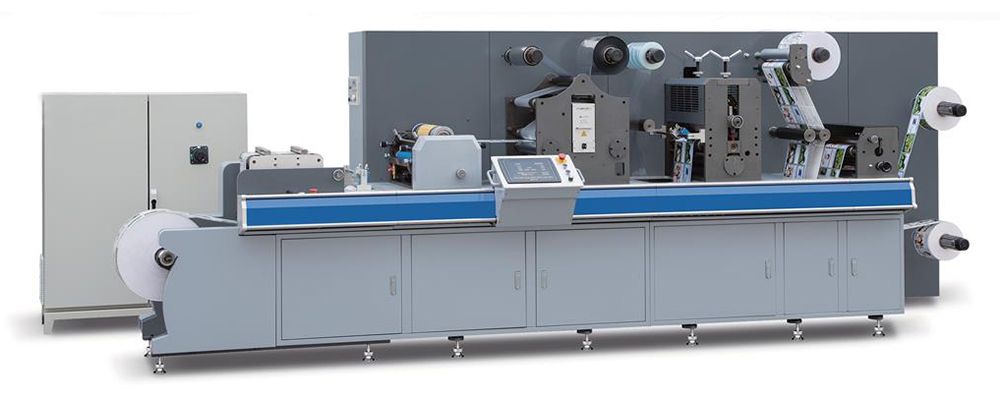

Высекальная машина, ZM-320
- Наибольшая скорость высекания (ротационная резка) 120м/мин
- Наибольшая скорость высекания (полуротационная резка) 65м/мин
- Максимальная ширина высекания 300мм
- Максимальная ширина рулона 320мм

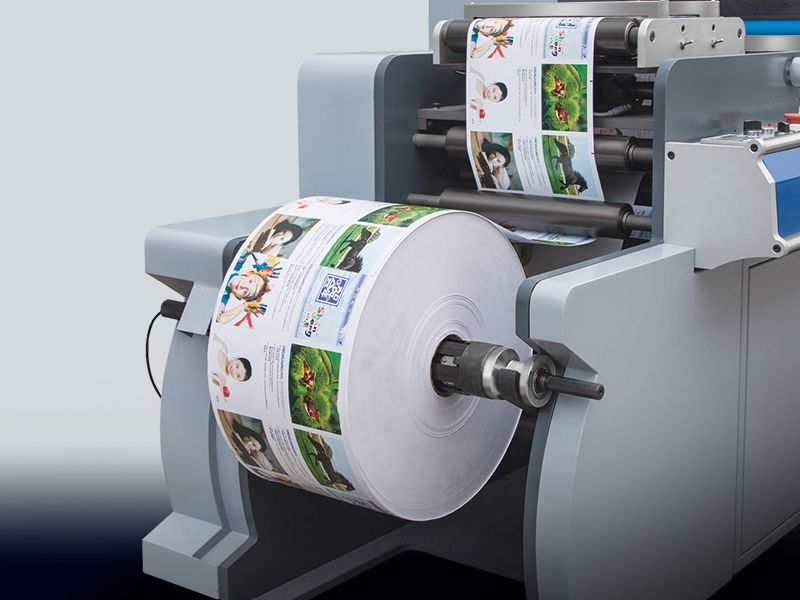

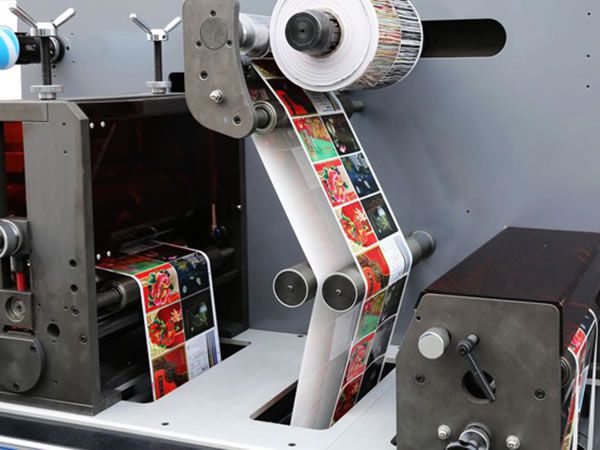

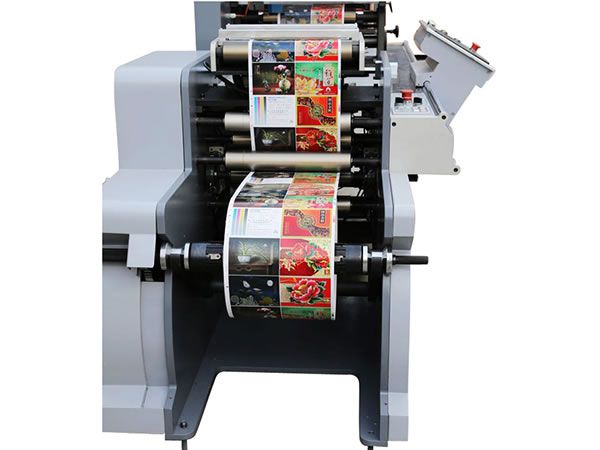

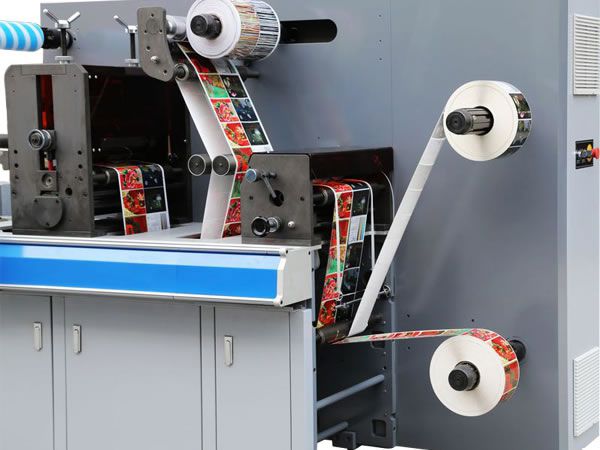

- Высекальная машина в работе
- Эксплуатация оборудования

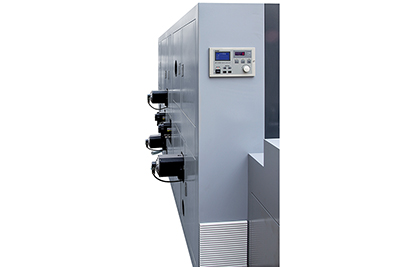

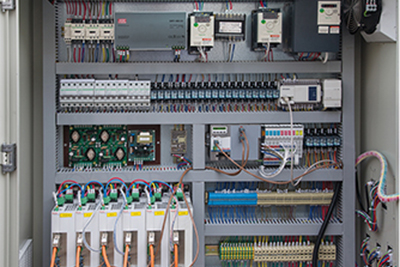

Высекальная машина ZM- 320 оснащена сервоприводом Rexroth-Bosch последней разработки и системой управления из Германии. Запатентованная высекальная система позволяет осуществлять поворотную и полуповоротную резку в зависимости от требований производства.

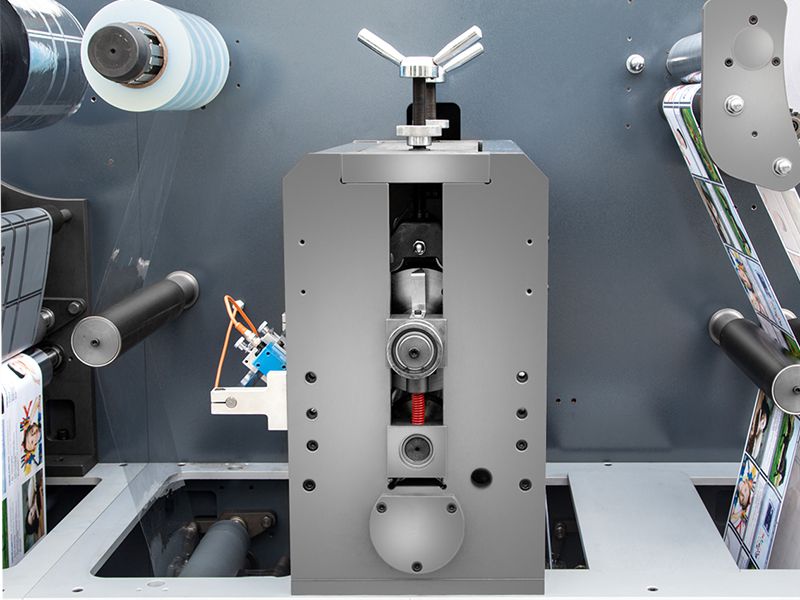

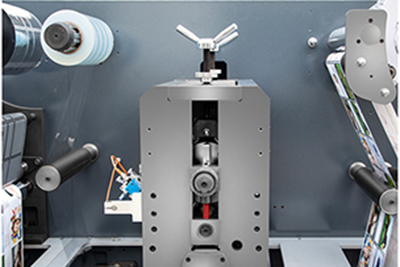

В отличие от традиционного типа оборудования прерывистой печати, полуротационный электрический резак сохраняет то же рабочее натяжение размоточного устройства, направляющей для рулона и перемоточного устройства, и, таким образом, предотвращает соскальзывание материала в процессе высекания. Кроме того, это полуротационное высекальное устройство оснащено большим магнитным цилиндром, удобным для смены штанцевальных (высекальных) резаков при различных требованиях к резке.
Высекальные машины имеют высокую скорость вращения, предлагают точность и эффективность резки, просты в эксплуатации и доступны по цене. Она подходит для различных видов высекания, как малого, так и большого масштаба. Для крупномасштабного производства достаточно отрегулировать магнитный вал должным образом. Это улучшит качество резки штампа и увеличит объем производства.
Наша продукция предназначена для максимального увеличения прибыли Вашего предприятия и является идеальным оборудованием для типографии.
Ротационная/полуротационная высекальная машина для этикеток с полным оснащением (B-1)

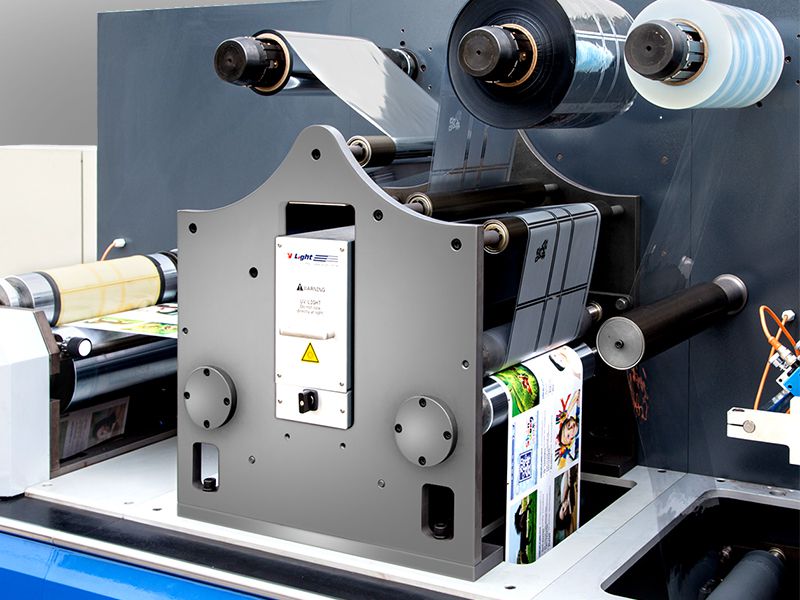

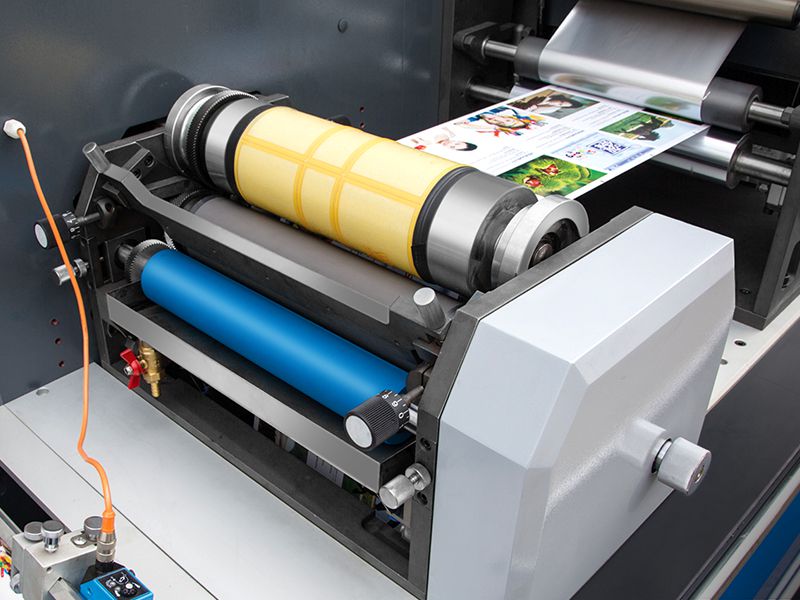

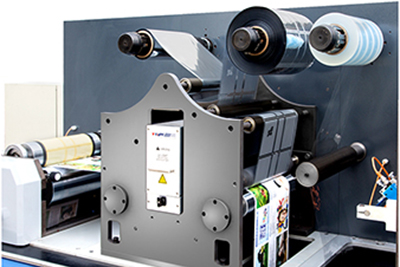

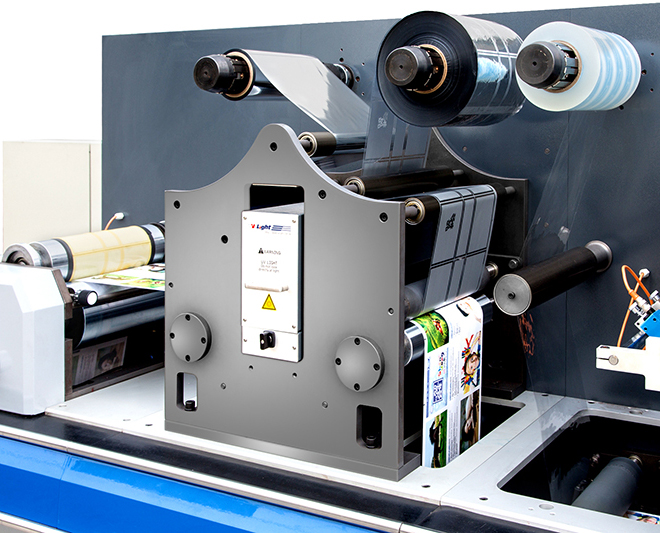

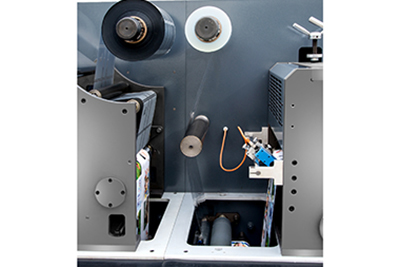

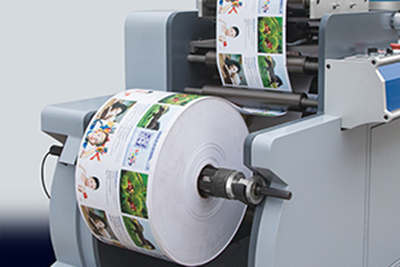

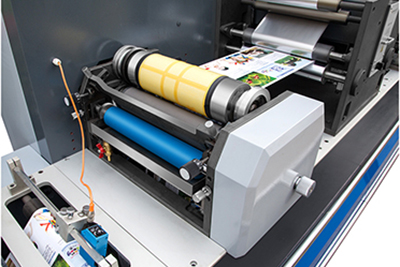

Ротационная или полуротационная высекальная машина для этикеток B-1 с полным набором функций является вновь разработанной машиной для картонажного производства. Оборудование оснащается размоточным устройством, направляющей для рулона, системой покрытия с УФ-отверждением, ламинационным устройством, высекальным резаком, устройством холодного фольгирования, конвейером листорезочного устройства и продольно-резательным блоком.
Ротационная/полуротационная высекальная машина для этикеток со встроенным продольно-резательным блоком (B-2)

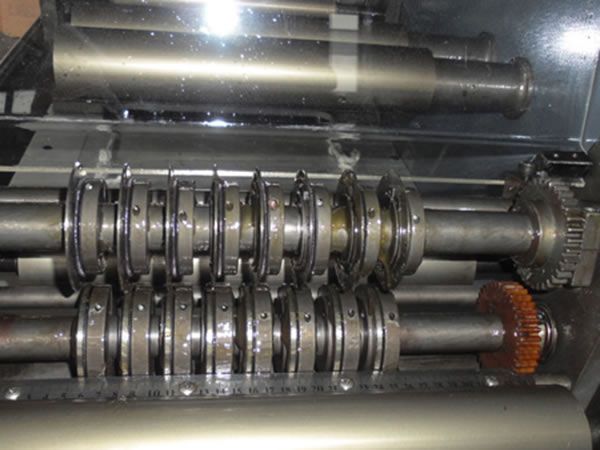

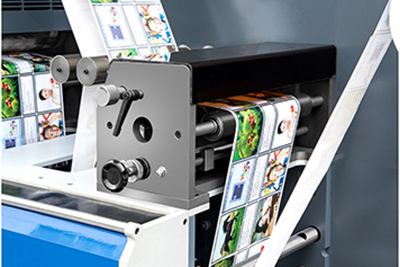

Ротационная/полуротационная высекальная машина для этикеток со встроенным продольно-резательным блоком B-2 является специальным бумагоперерабатывающим оборудованием со встроенным блоком продольной резки.
Высекальная машина с продольно-резательным блоком и струйным распылением печатной краски (B-2P)
Высекальная машина B-2P оснащена встроенным продольно-резательным блоком и устройством струйного распыления печатной краски
Ротационная/полуротационная высекальная машина для этикеток с листорезочным устройством (B-3)
Ротационная/полуротационная высекальная машина для этикеток B-3 с листорезочным устройством является вновь разработанным оборудованием картонажного производства, оборудованным встроенным листорезочным устройством с конвейером на выходе.

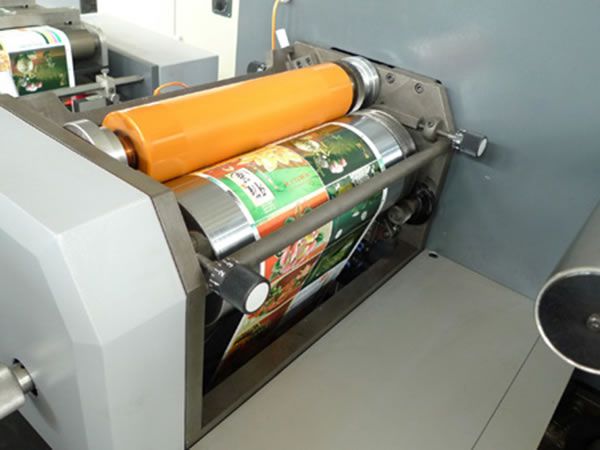

Высекальная машина для этикеток с установкой для флексографического нанесения УФ-покрытия и устройство для листорезательного устройства (B-4)
Высекальная машина для этикеток B-4 является вновь разработанным оборудованием картонажного производства, оснащенным встроенной установкой для флексографического нанесения УФ-покрытия и листорезательным устройством.
Высекальная машина с конвейером для подачи листового материала (B-5)
Высекальная машина B-5 оснащена устройством подачи листового материала, установленным на выходе листорезательного блока.
Высекальная машина с блоком холодной штамповки, установкой для флексографического нанесения УФ-покрытия и листорезательным устройством (B-6)
Высекальная машина B-6 является вновь разработанным оборудованием картонажного производства. Это оборудование оснащено блоком холодной штамповки, установкой для флексографического нанесения УФ-покрытия и листорезательным устройством.
Высекальная машина с установкой для флексографического нанесения УФ-покрытия и листорезательным устройством (B-7)
Высекальная машина B-7 оборудована встроенной установкой для флексографического нанесения УФ-покрытия, высекальным резаком и перемоточным устройством.
Высекальная машина с блоком холодной штамповки, установкой для флексографического нанесения УФ-покрытия и продольно-резательным устройством (B-8)
Как вновь разработанное оборудование картонажного производства, высекальная машина B-8 оснащается встроенной установкой для флексографического нанесения УФ-покрытия, блоком холодной штамповкии и продольно-резательным устройством.
Высекальная машина с установкой для флексографического нанесения УФ-покрытия и листорезательным устройством (B-9)
Высекальная машина B-9 оснащена установкой для флексографического нанесения УФ-покрытия и листорезательным устройством с конвейером на выходе.
Высекальная машина с продольно-резательным устройством и конвейером для подачи листового материала (B-10)
Высекальная машина B-10 оборудована встроенным продольно-резательным устройством и устройством подачи листового материала (установленным на выходе листорезательного блока)
Высекальная машина с установкой для флексографического нанесения УФ-покрытия и продольно-резательным устройством (B-11)
Высекальная машина B-11 оснащена встроенной установкой для флексографического нанесения УФ-покрытия и блоком продольной резки.
Высекальная машина с блоком холодной штамповки, с установкой для флексографического нанесения УФ-покрытия и листорезательным устройством (B-12)
Высекальная машина B-12 оборудована встроенной установкой для флексографического нанесения УФ-покрытия и блоком холодной штамповки. Машина также оснащается конвейером для подачи материала с выхода листорезательной секции.
Высекальная машина с установкой для флексографического нанесения УФ-покрытия, продольно-резательным устройством и листорезательным устройством (B-13)
Высекальная машина B-13 является новым типом оборудования картонажного производства со встроенной установкой для флексографического нанесения УФ-покрытия, продольно-резательным устройством и листорезательным устройством.
Высекальная машина с установкой флексографического нанесения покрытия и устройством холодного фольгирования (B-14)
Высекальная машина B-14 снабжена функциями флексографического нанесения покрытия и устройством холодного фольгирования.
Основное оборудование
| Описание | Количество и марка |
| Контроллер | 1шт. Rexroth Bosch (Германия) |

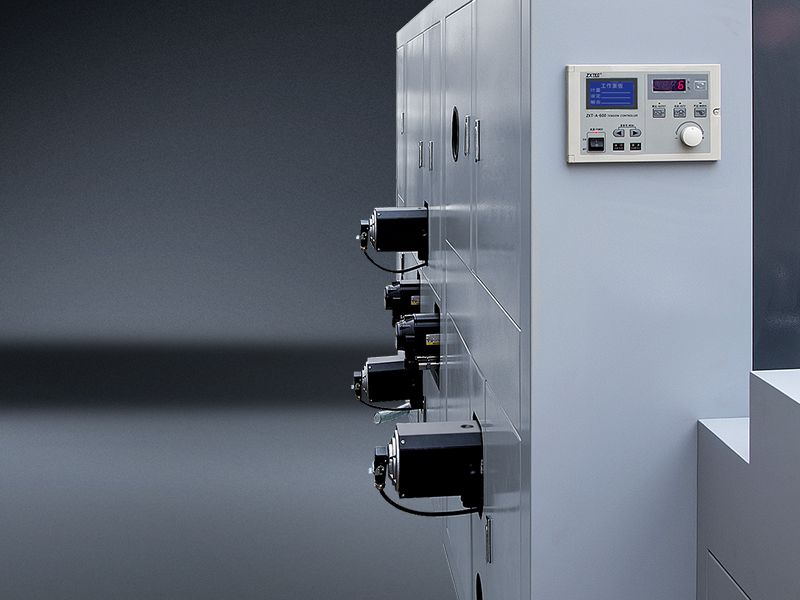

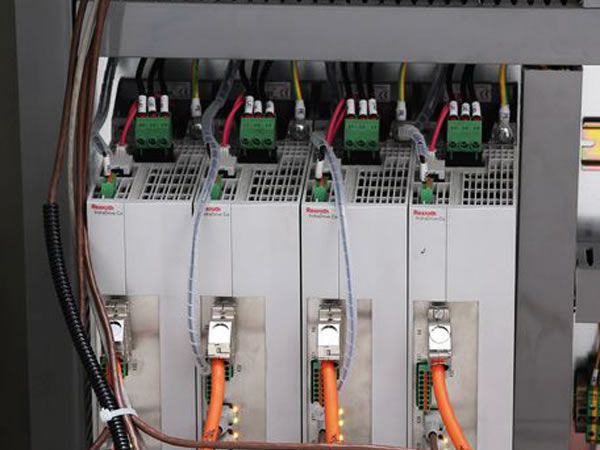

| Сервопривод | 1шт. Rexroth Bosch (Германия) |
| Главный двигатель | ≥4шт. Rexroth Bosch (Германия) |
| Инвертер | 2шт. Schneider (Франция) |

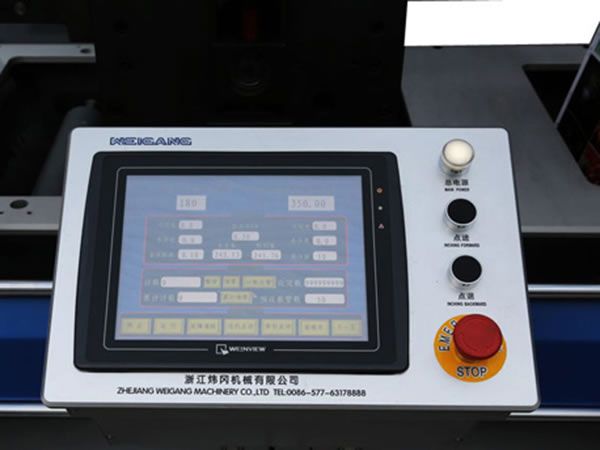

| Сенсорный экран | 1шт. Weinview (Китай Тайвань) |

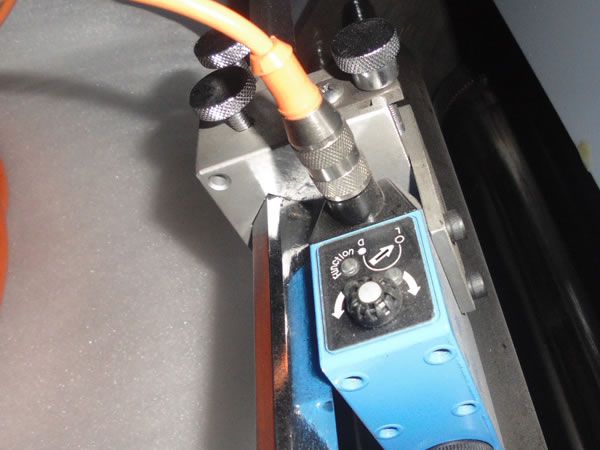

| Последовательный переключатель фотоэлектрической нагрузки | 1шт. SICK (Германия) |

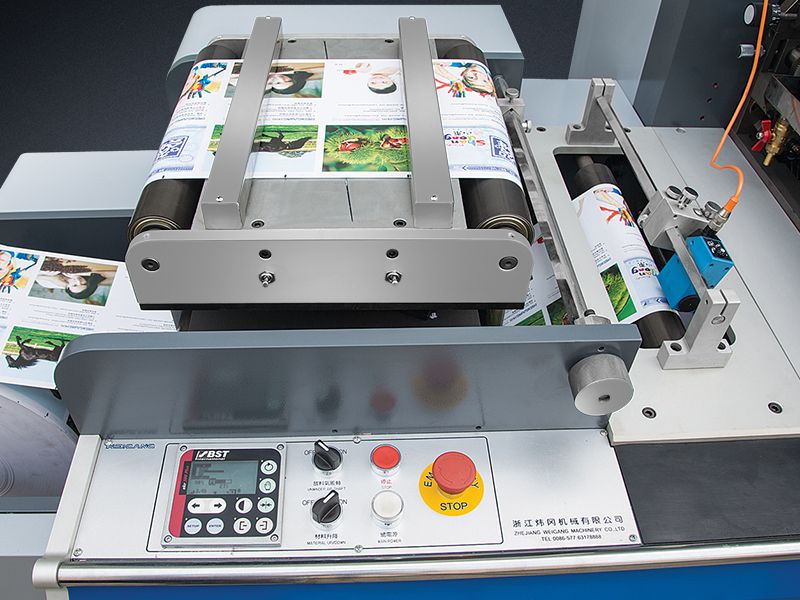

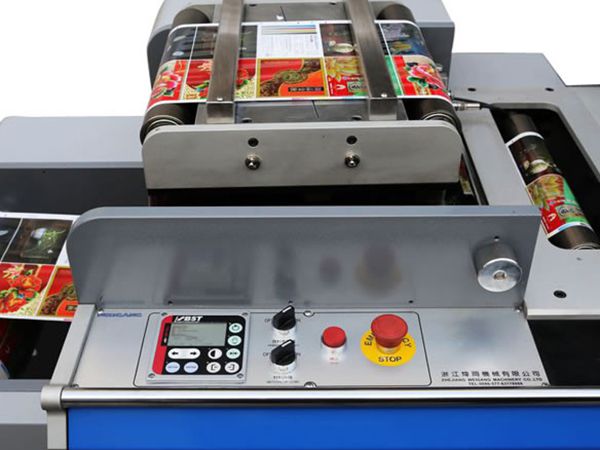

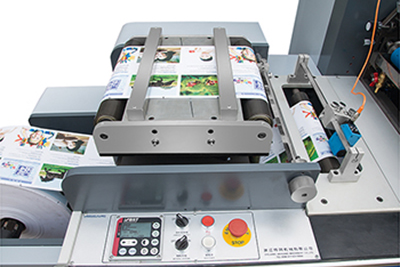

| Направляющая система для релона | 1установка BST (Германия) |
| Пускатель | 1шт. Schneider (Франция) |
Основная техническая характеристика
| Наибольшая скорость высекания (ротационная резка) | 120м/мин |
| Наибольшая скорость высекания (полуротационная резка) | 65м/мин |
| Наибольшая длина высекания (ротационная резка) | 190.5-539.75мм |
| Наибольшая длина высекания (полуротационная резка) | 100-350мм |
| Максимальная ширина высекания | 300мм |
| Наибольшая ширина рулона | 320мм |
| Наибольший диаметр размотки | 700мм |
| Наибольший диаметр перемотки | 600мм |
| Точность высекания | +0.1mm |
| Ширина продольной резки | ≥20мм |
| Параметры источника питания | 380В, 3фазный |
| Вес | 2600кг |
| Габаритные размеры | 3.22м×1.68м×1.66м |
Превосходное качество, разумные цены и внимательное обслуживание помогли значительно расширить наш рынок сбыта. Мы сотрудничаем с заказчиками из США, Аргентины, Великобритании, Нидерланд, Испании, Португалии, России, Казахстана, Пакистана, Индии, Таиланда, Малайзии, Сингапура, Вьетнама, Филиппин, Южной Кореи и Японии, а также многих других стран.
